電磁干擾抑制鐵氧體磁環應注意哪些問題
- 點擊次數： 5247
- 發布時間： 2019年01月28日

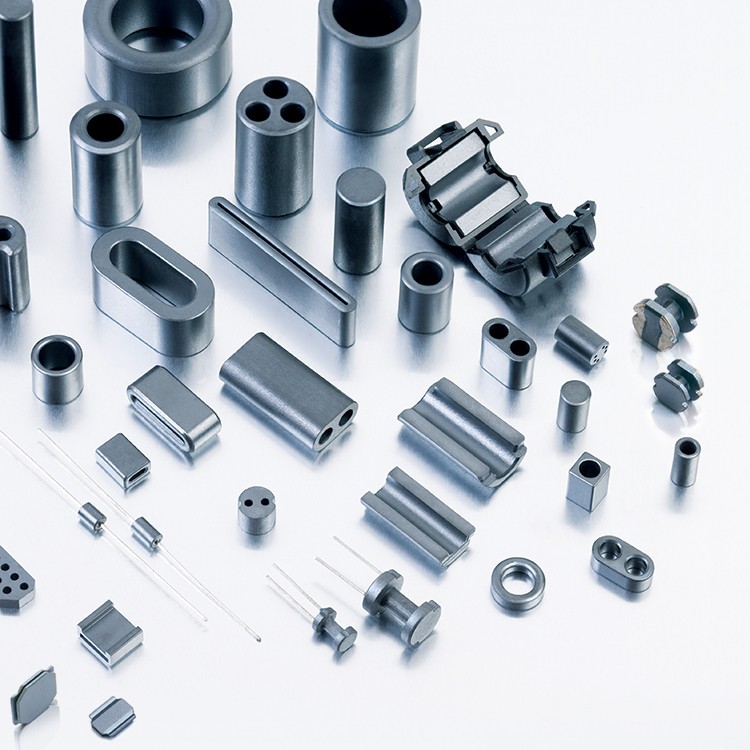

電磁干擾抑制鐵氧體具有很大的損耗，用這種鐵氧體做磁芯制作的電感，其特性更接近電阻。要充分發揮鐵氧體的性能，還要特別注意以下內容：
電磁干擾抑制鐵氧體具有很大的損耗，用這種鐵氧體做磁芯制作的電感，其特性更接近電阻。要充分發揮鐵氧體的性能，還要特別注意以下內容：
1、鐵氧體磁環的效果與電路阻抗有關
在一般鐵氧體材料的產品手冊中，并不給出鐵氧體材料的插入損耗，而是給出鐵氧體材料的阻抗，鐵氧體材料的阻抗越大，濾波效果也越好。
2、電流的影響
當穿過鐵氧體的導線中流過較大的電流時，濾波器的低頻插入損耗會變小，高頻插入損耗變化不大。要避免這種情況發生，在電源線上使用時，可以將電源線與電源回流線同時穿過鐵氧體。
3、鐵氧體材料的選擇
根據要抑制干擾的頻率不同，選擇不同磁導率的鐵氧體材料。鐵氧體材料的磁導率越高，低頻的阻抗越大，高頻的阻抗越小。
4、鐵氧體磁環尺寸的確定
磁環的內外徑差越大，軸向越長，阻抗越大。但內徑一定要包緊導線。因此，要獲得大的衰減，在鐵氧體磁環內徑包緊導線的前提下，盡量使用體積較大的磁環。
5、共模扼流圈的匝數
增加穿過磁環的匝數可以增加低頻的阻抗，但是由于寄生電容增加，高頻的阻抗會減小。盲目增加匝數來增加衰減量是一個常見的錯誤。當需要抑制的干擾頻帶較寬時，可在兩個磁環上繞不同的匝數。
6、電纜上鐵氧體磁環的個數
增加電纜上鐵氧體磁環的個數，可以增加低頻的阻抗，但高頻的阻抗會減小。這是因為寄生電容增加的緣故。
7、鐵氧體磁環的安裝位置
一般盡量靠近干擾源。對于屏蔽機箱上的電纜，磁環盡量靠近機箱電纜的進出口。
8、與電容式濾波連接器一起使用效果更好
由于鐵氧體磁環的效果取決于電路的阻抗，電路的阻抗越低，則磁環的效果越明顯。因此當原來的電纜兩端安裝了電容式濾波連接器時，其阻抗很低，磁環的效果更明顯。
